【多图申精】ArithMax EV3加充电状态指示开孔打磨装电池装J LINK接口

johnseeker · 发表于 2014-3-24 13:21:12

本帖最后由 johnseeker 于 2014-3-28 08:49 编辑

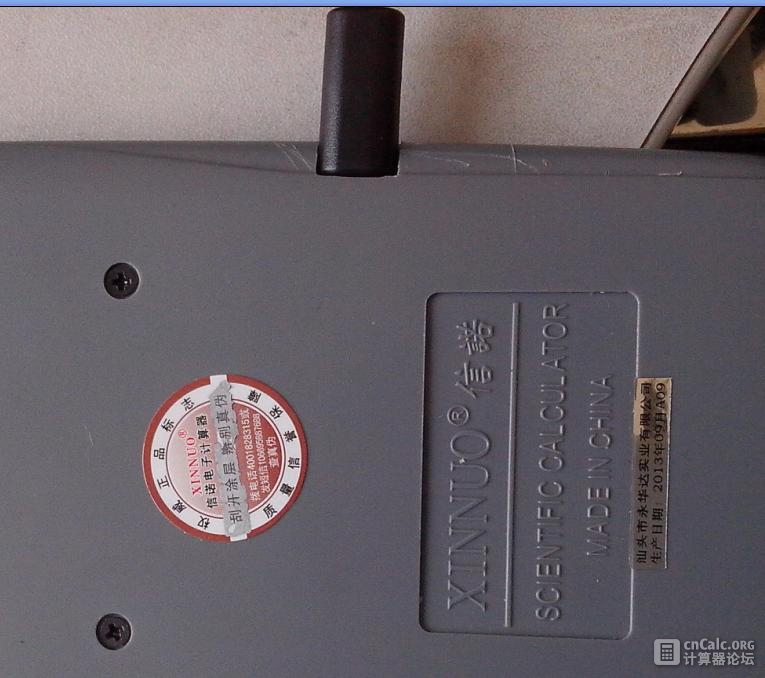

本不想入工程机的，但见有链接公开放出便入了一台，上午刚收到，外壳为信诺FN-883，不知道ZWEB为什么不用FN 82ES的外壳，同为信诺，价格便宜10元左右。看了一下，PCB上还有不少空位，MICRO USB 口感觉用料不够好，现为铁壳，焊锡也不光亮，因焊接元件不多，感觉用料应该上档次些，比如用铜外壳的。感觉机壳应该打磨一下，以增加电池空间，于是中午利用休息时间搞了一下，现战果如下：

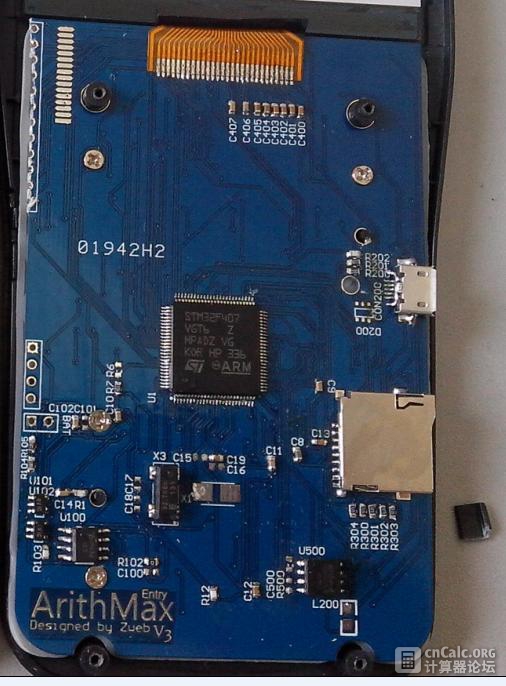

PCB板上还有空位

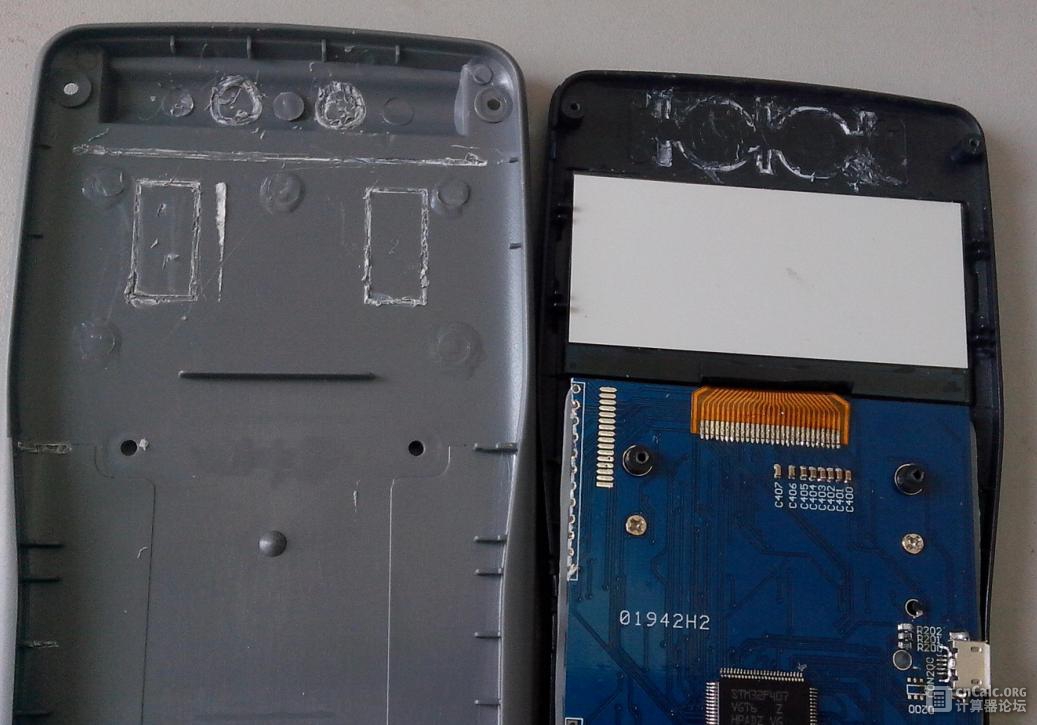

二十分钟结果

所有工具为老虎钳+美工刀。打算将J LINK的四根线用2.5mm的四节耳机母座引出，放在机器顶上，再用旧的SP手机耳机做个JLINK转接线，以后就不用开壳接线了，外表也美观。另外，期待将来正式机有白色底色的外壳，到时别忘记我们工程机用户也给我们发一套外壳。后来觉得麻烦，还是就
近开口吧

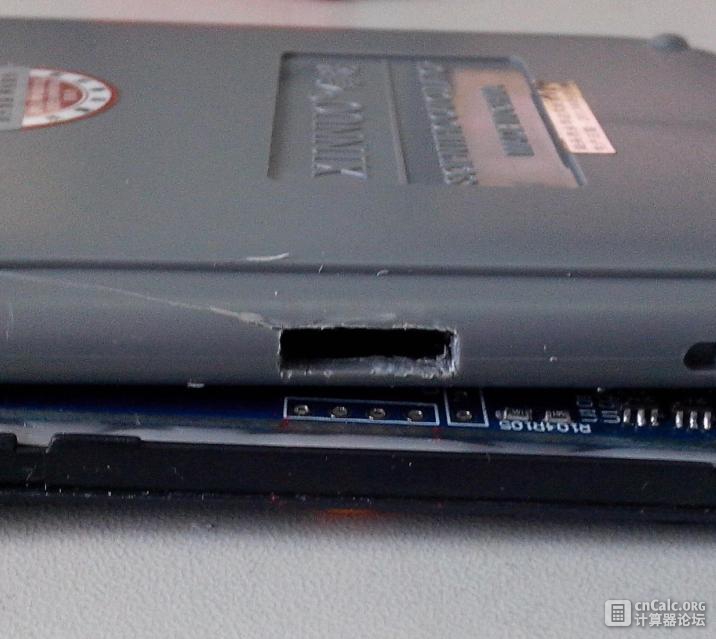

划线，开孔，开大了一点

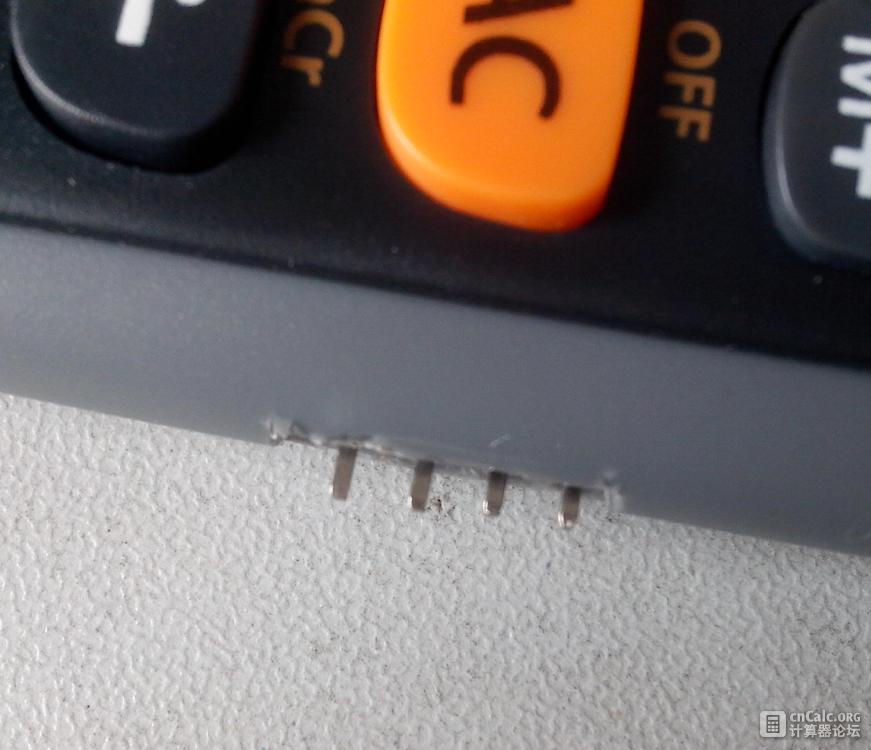

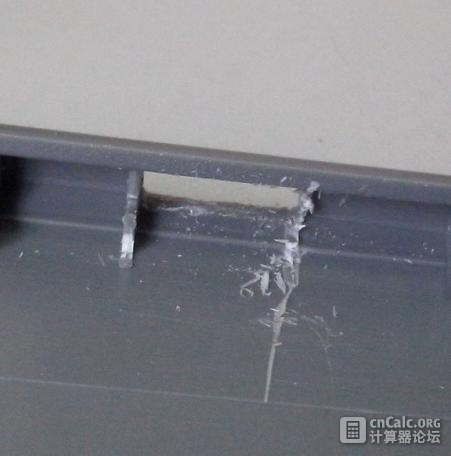

可以保留两边的挡片的。打算把插针针成？形焊接到PCB上，这样以后就可以直接插了。以后有时间再开USB和TF口。下图应保留右边的一个挡片如同左边一样。

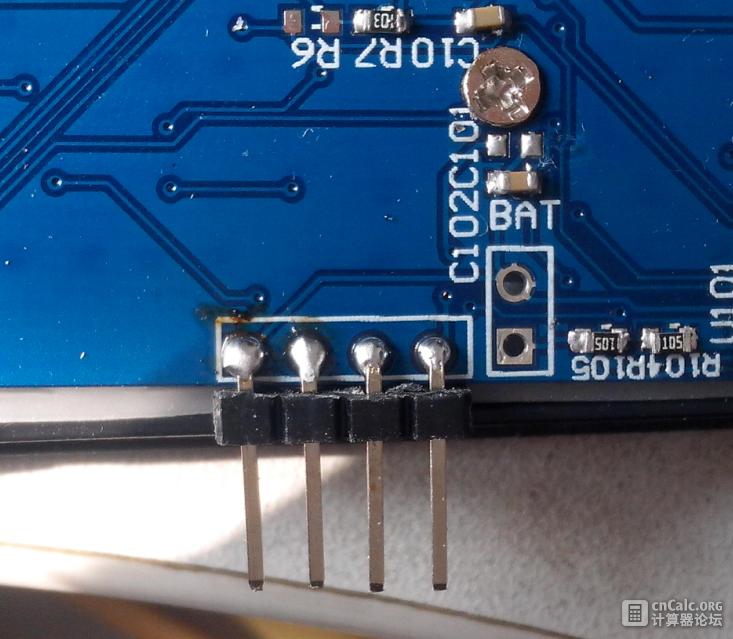

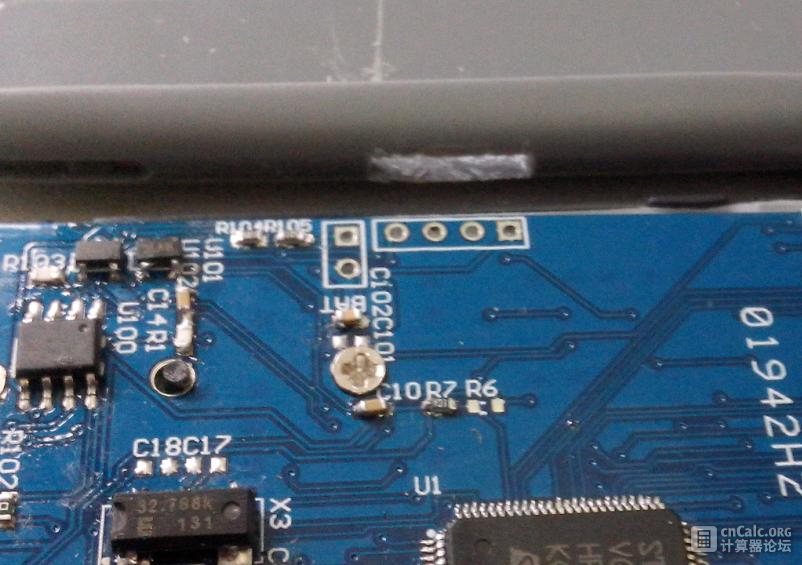

今天加了SWD 接线针，效果如图，开始焊点很光亮的，后来针感觉没有压到底便再压着焊了一下，就不太光亮了。坐等电池和ST LINK到了

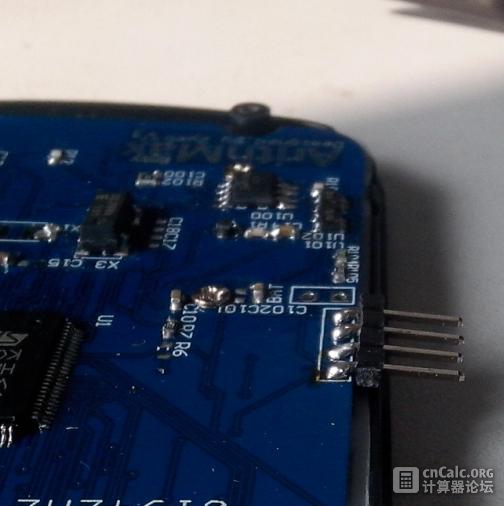

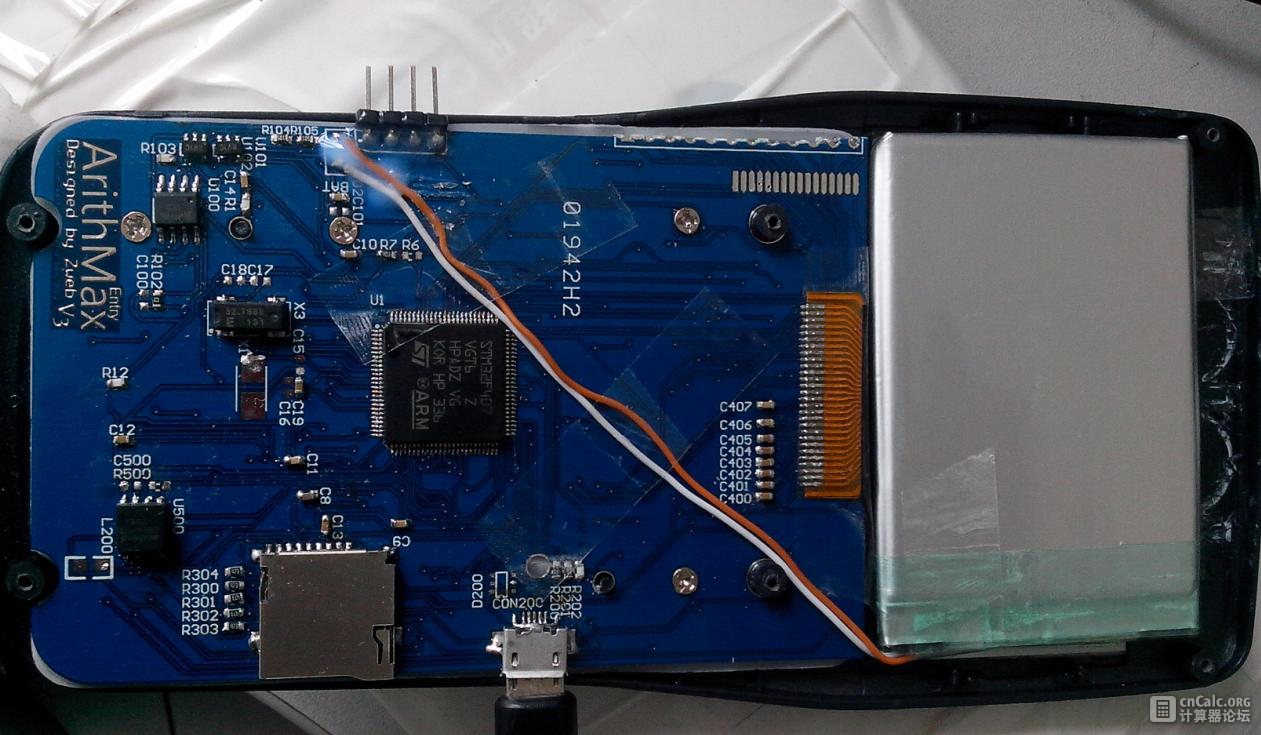

中午装上电池，并把SWD针修剪打磨了一下，现在是平的了。

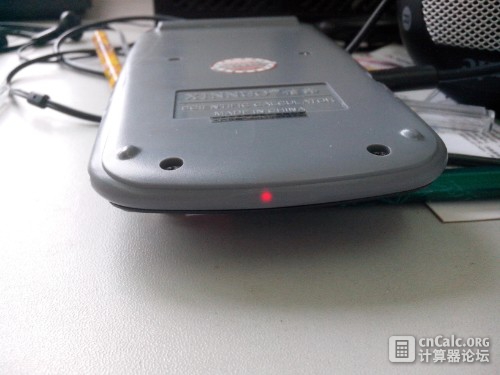

增加USB开口，增加充电指示灯

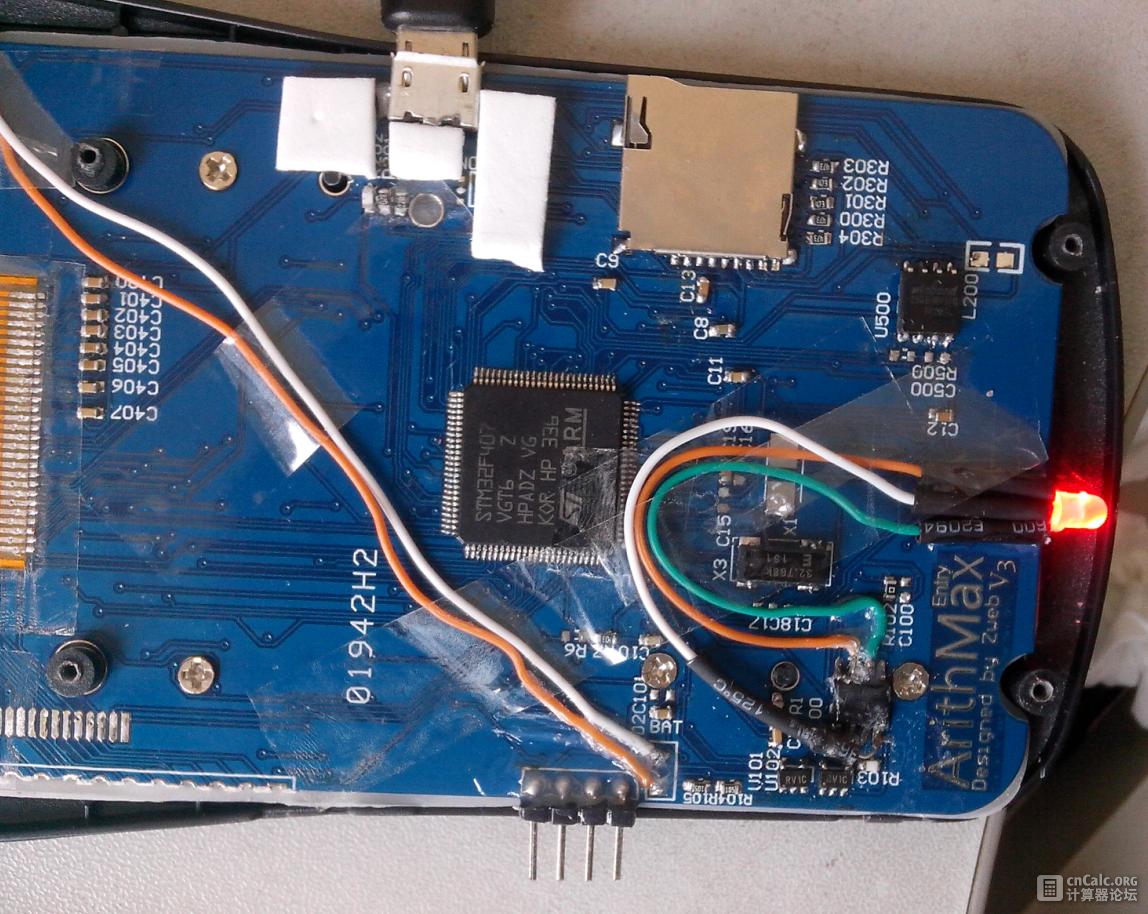

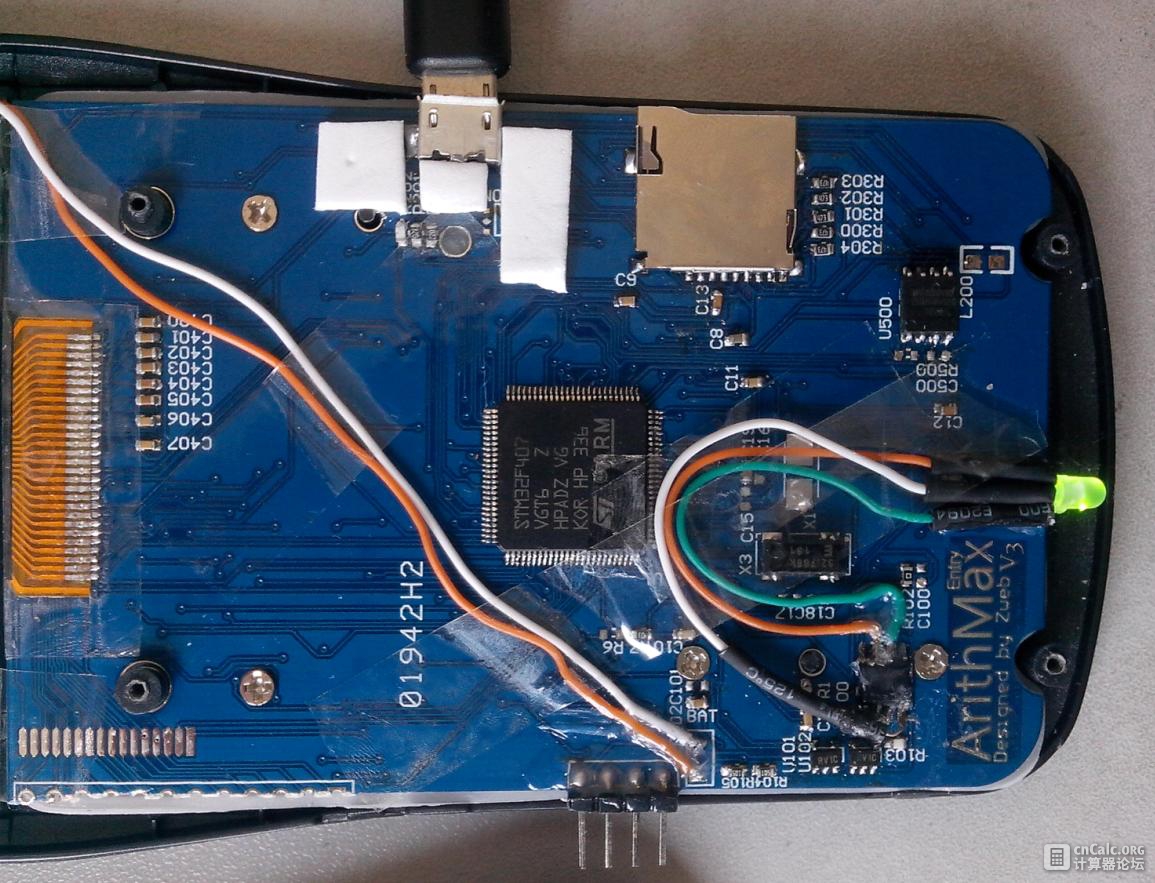

昨天充了一夜，今天早上信息里显示电压4000mV左右，于是觉得靠查信息看充电状态不方便，就加了双色指示灯。
这个信息里的电压偏低0.1V，主要是因为检测时电池是在放电，故基本上还是准确的。4056充满电应该是4.2V，1%精度。

另外不知道NBZWT所说的通用IO在哪里？

目前看，机器不会自动关机。设置在按了ON后会丢失！程序还需要做大量的工作来完善。因需要准备一项极为重要的考试，要到9月后才有精力投入来搞程序，各们如果有更新请提醒一声。到时我们一起来改进和完善吧。

johnseeker · 发表于 2014-3-24 13:25:56

本帖最后由 johnseeker 于 2014-3-25 08:56 编辑

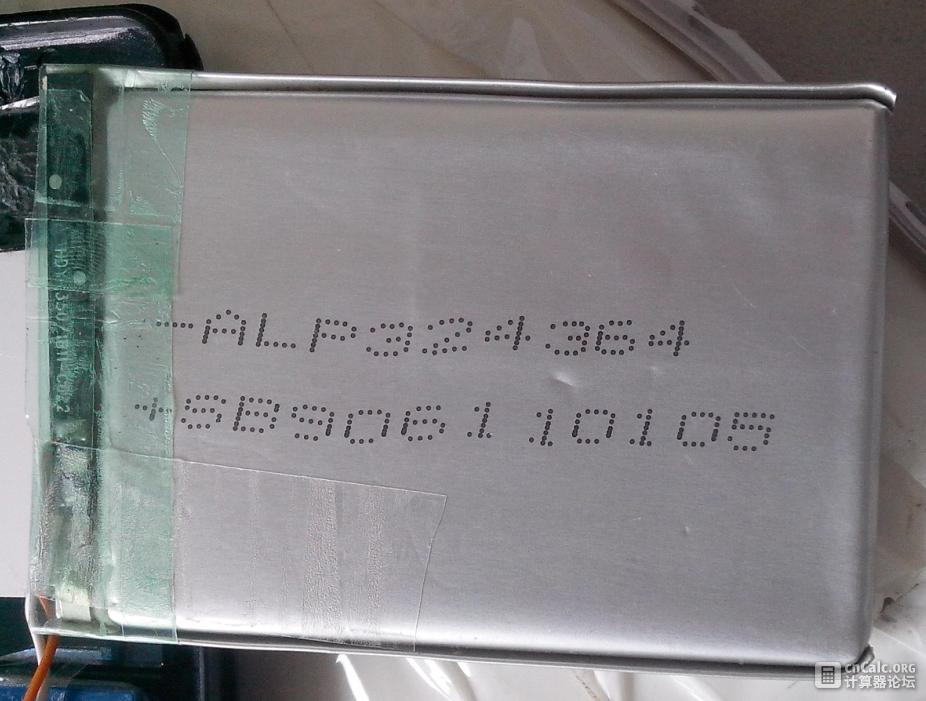

如果不考虑JLINK接口，完全可以装3.5mmx35mmx60mm和5.5mmx15mmx60mm电池各一块

549597890 · 发表于 2014-3-24 13:43:21

现在有三台机器的图了。为什么就我的那台到手就是飞线档？

请懂pcb布线的先辈前来指导～

johnseeker · 发表于 2014-3-24 13:51:18

549597890 发表于 2014-3-24 13:43
现在有三台机器的图了。为什么就我的那台到手就是飞线档？

请懂pcb布线的先辈前来指导～

你的飞线是左上固定螺丝那里的吗，可能是断线了，要飞一下吧。现在找到383562的电芯，1000mAh可以使用，建议ZWEB统一购买，这样运费降下来了。我买一块电池要9元，快递还要10元

johnseeker · 发表于 2014-3-24 13:54:19

是PCB线断了要飞一下吧。目前我发现383562的锂电芯可以用，容量1000。另外2.5的母座不容易买，决定还是用MICRO USB母座做JLINK了，位置还是放在顶部

549597890 · 发表于 2014-3-24 14:03:43

本帖最后由 549597890 于 2014-3-24 14:05 编辑

johnseeker 发表于 2014-3-24 13:54
是PCB线断了要飞一下吧。目前我发现383562的锂电芯可以用，容量1000。另外2.5的母座不容易买，决定还是用MI ...

或许吧
其实真有资源的话不必纠结内部空间。这种热塑塑料，局部加热变软，能重定型很大空间

好纠结。。两个usb。不如抓紧时间配驱动？

以后电池什么的自然是统一了好

johnseeker · 发表于 2014-3-24 14:35:34

好久不碰程序了。感觉要是能弄好TF卡，从TF卡升级系统就好了

johnseeker · 发表于 2014-3-25 09:12:40

我的EV3不能自检，提示按AC，可是按完了没反应，倒是退出到了开机界面

549597890 · 发表于 2014-3-25 09:31:57

johnseeker 发表于 2014-3-25 09:12
我的EV3不能自检，提示按AC，可是按完了没反应，倒是退出到了开机界面

不仔细看我之前发的。

命令输入界面按eng
然后回车。

自己输字母也行。

johnseeker · 发表于 2014-3-25 10:06:20

本帖最后由 johnseeker 于 2014-3-25 10:16 编辑

549597890 发表于 2014-3-25 09:31
不仔细看我之前发的。

命令输入界面按eng

你这个我有印象的
但是有个随机纸上是这么搞的。已经在自检了，谢谢

549597890 · 发表于 2014-3-25 10:48:23

本帖最后由 549597890 于 2014-3-25 10:49 编辑

johnseeker 发表于 2014-3-25 10:06
你这个我有印象的
但是有个随机纸上是这么搞的。已经在自检了，谢谢

客气

论坛上很多学生都是玩自然书写系列，很多功能
在我手里就是工具。他提的那个页面是重现了自然书写系列的一个diag界面

johnseeker · 发表于 2014-3-25 14:08:06

本帖最后由 johnseeker 于 2014-3-25 14:12 编辑

如果用在这样的外壳上，USB和TF口最好在下面或上面最接近边缘的地方较好，不然口子要开很大很大

549597890 · 发表于 2014-3-25 16:52:21

johnseeker 发表于 2014-3-25 14:08
如果用在这样的外壳上，USB和TF口最好在下面或上面最接近边缘的地方较好，不然口子要开很大很大

观点准确。。。
另外希望日后prb布线，电源跟swd稍微远一点

johnseeker · 发表于 2014-3-26 08:57:30

549597890 发表于 2014-3-25 16:52
观点准确。。。
另外希望日后prb布线，电源跟swd稍微远一点

赞同，可以考虑放在PCB顶最接近屏幕的地方，这样电池接线也近可以不用再接延长线

johnseeker · 发表于 2014-3-26 09:00:34

今天加了SWD 接线针，效果如图，开始焊点很光亮的，后来针感觉没有压到底便再压着焊了一下，就不太光亮了。坐等电池和ST LINK到了

johnseeker · 发表于 2014-3-26 10:04:24

再更新一下

johnseeker · 发表于 2014-4-3 07:00:46

这是充电效果来自: Android客户端

HHX-XXM · 发表于 2014-4-5 15:36:09

1.自检和plus系列一样,不安AC安9 (⑨:老娘最强)
2.我有一块373759的电芯,准备安装
放假了各种爽

panyaolin123 · 发表于 2014-4-8 13:16:59

johnseeker 发表于 2014-4-3 07:00
这是充电效果

充电状态指示灯怎么做的？

johnseeker · 发表于 2014-4-8 20:39:57

panyaolin123 发表于 2014-4-8 13:16:59

充电状态指示灯怎么做的？

找个1k3k电阻，找个共阴双色二极管，接一下。壳子上面钻个坑好透光，就行了。来自: Android客户端
