发布自己做的一个拼图游戏

masro · 发表于 2016-10-24 13:20:12

本帖最后由 masro 于 2016-11-10 22:29 编辑

masro · 发表于 2016-10-24 13:23:52

本帖最后由 masro 于 2016-10-25 13:15 编辑

游戏是用axe parser写的，需要DCS7(关于axe parser的【教程】axe parser的探索成果）。不过游戏里本身没有附带图片（关卡）

，
但是带了编辑器，先说明一下按键操作吧。。

masro · 发表于 2016-10-24 13:24:53

本帖最后由 masro 于 2016-11-13 16:36 编辑

游戏本体：更新日志
----------------------------------------------------------------------
【16.10.25】
1.增加了记步数的系统，和改变鼠标移动的速度。【F1是默认3像素移动】【F2是1像素移动】
2.因为计算器的加载内存有限，所以把那个图片查看器给分开了。
----------------------------------------------------------------------
【16.11.4】1.优化了算法，使鼠标移动的速度更快。相对的也删除了之前的F1，F2。
2.增加了电路拾取功能，和一些文字显示。

原版

----------------------------------------------------------------------
游戏改版：
【16.11.10】文件一样通用，只改变了显示图片的内容而已。
单元图片由3x3变成了5x5，由于屏幕装不下所有的图案，只好添加了自动镜头移动的功能。当然也相对比原来会卡一点。

改版

【16.11.13】增加鼠标的对准框。

masro · 发表于 2016-10-24 13:37:12

在游戏里：
【方向键】移动鼠标，【2nd】发射拼图，【alpha】回收拼图，【clear】退出游戏，
【+】跳到下一张图片，【-】跳到上一张图片，图片一共有30张，当所有的缺口被补上时，会立即跳到下一张图片。
在编辑器里：
【方向键】移动鼠标，【2nd】和【1】放置实体方块，【alpha】和【0】放置空方块，
【2】放置缺口，【3】放置被补上的缺口方块，【4】放置拼图，【MODE】复制图片，【DEL】清空图片，【XTON】,粘贴图片
【*】跳到下一张图片，【÷】跳到上一张图片

masro · 发表于 2016-10-24 13:46:21

本帖最后由 masro 于 2016-10-25 13:04 编辑

附加内容：
电路方块有
【A】【B】【C】【D】【E】【F】一般电路,【^】电流顺时针换向器，【VARS】跳跃电路，
电门方块有【I】【J】【K】
按钮有【L】
元件有【9】【6】【5】【-】电流方向强制换向器,【TAN】反电流元件

当电门被触发时，电门就会打开。

masro · 发表于 2016-10-24 14:44:22

本帖最后由 masro 于 2016-10-25 12:18 编辑

大家可以发自己设计的图片在这个帖子中。
文件有两个，文件分别是pixmap,pixma2。我先发一个
【罗小黑的那张图有一个是缺口拼不上去的，下次再改好了】(已经改好了)
所有的文件一起附加到上面的文件里了。

masro · 发表于 2016-10-24 21:43:03

下面是关于电路方块的摆放内容。

masro · 发表于 2016-10-24 21:54:27

本帖最后由 masro 于 2016-10-25 13:00 编辑

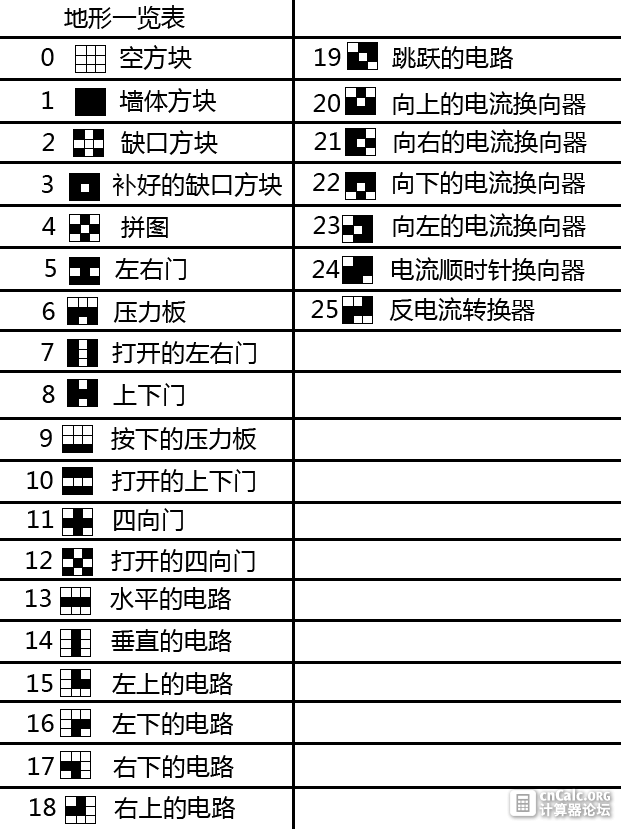

这是地形类型的对照表。。

masro · 发表于 2016-10-24 22:42:53

你们干脆就把它当成Minecraft的红石来看好了。。
放置了电路元件的地方不可以再放置拼图。

13号到18号都是无特殊功能的一般"导电"电路，改变"电流"方向和用来延伸"电"的传输范围。

5号，8号，11号，这3个门也可以延伸"电"的传输范围，但不会改变"电流"的方向。
这些门被通"电"后，玩家就可以透过门来发射拼图了，只不过11号门是全透类型的。

19号电路元件是"跳跃电路"，用来隔空传"电"的，不改变"电流"方向，"电流"将会越过1个障碍。

20号-23号这4个元件是"电流方向换向器"，用时就要小心了，
因为我写的算法是：如果"电流"没有走出"电路"，就会一直死循环下去。
这4个元件就是用来专门和强制改变"电流"的方向了。

24号电路元件是一个特殊的"电流方向转换器"：
1:向上的"电流"经过它，它会把"电流"方向设为左。
2:向右的"电流"经过它，它会把"电流"方向设为上。
3:向下的"电流"经过它，它会把"电流"方向设为右。
4:向左的"电流"经过它，它会把"电流"方向设为下。

这个特性使得它和"电流方向换向器"配合起来，就可以实现分支电路和合并电路了。

25号电路元件是"反电流转换器"，
说到这个，就要说到，门断电时的情况了，实际上未按下的按钮时刻都在发射着"反电流",
反电流只要经过打开的门，都会将其关闭。

而这个"反电流转换器"的功能就是：
1：把通过这个元件的反电流转化成正电流。
2：把通过这个元件的正电流转化成反电流。

最后还有一条，虽然有这么多元件，但是因为算法问题，有以下难改的BUG。

1：反电流转换器"一和"电流方向转换器"配合起来，电流就会因为"或算法的那部分"死机。。。
2：接触边界的电路元件无效。
3：反电流转换器控制下的"关着的门"，无法作为墙好像也无法通过。(反过来控制的"开门"情况还是可以的。)
