PLUS芯片讨论

HB · 发表于 2009-10-10 13:55:32

我有一种想法，PLUS的芯片是可编程的，因为自检时第一个画面的英语有DIS什么IC的，那两芯片中间的接线口可能就是连接处，还有PLUS贵了那么多，可能就是芯片成本高了

朔雪X忆 · 发表于 2009-10-10 14:44:46

还有神奇的PIN ** PAD nothing。。。

chsi · 发表于 2009-10-10 16:31:41

这种编程方法叫OTP，即一次性编程。
在芯片邦定到PCB上以后就用编程器通过预留的接口进行烧写，烧写后便不可修改。

HB · 发表于 2009-10-10 17:53:01

那就是说PLUS没希望咯

chsi · 发表于 2009-10-10 20:54:29

目前是如此

HB · 发表于 2009-10-11 00:17:43

PIN是针刺脚的意思，PAD NOTHING应该是说那些针脚没从芯片连接到PCB…chsi,你怎么那么确定那就是一次性的，好好说说

chsi · 发表于 2009-10-11 03:07:30

很简单，成本原因。
这种软封装的芯片肯定不会用flash。

PAD指的是芯片上的Pad，不是PCB上的。他们和芯片是有连接的，只不过是连接到空脚上了。

HB · 发表于 2009-10-15 00:28:37

连一个空脚都没有，你别忘了我那个芯片掉下来了，你说说用软封装成本多高？

不锈钢 · 发表于 2009-10-18 06:50:04

还有神奇的PIN ** PAD nothing。。。
朔雪X忆发表于 2009-10-10 14:44

是什么东西

chsi · 发表于 2009-10-18 08:09:34

连一个空脚都没有，你别忘了我那个芯片掉下来了，你说说用软封装成本多高？
h1994114 发表于 2009-10-15 00:28

软封装成本一个不到一块钱。

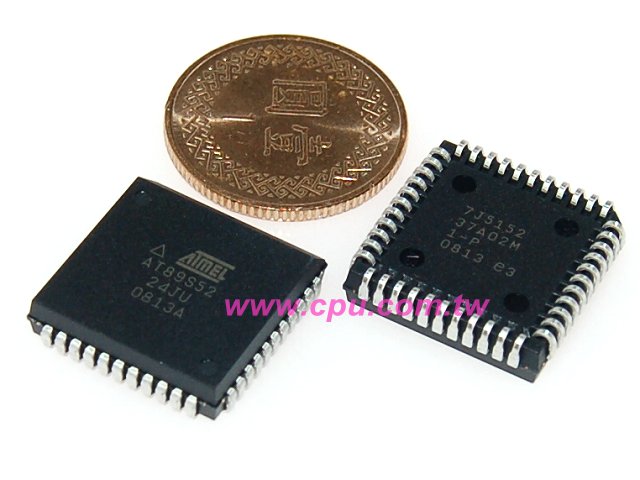

空脚你是看不出来的。比如下面的图片，你能看出哪个脚是空脚？

这一圈引脚里面有四个是空脚。

chsi · 发表于 2009-10-18 08:11:23

空脚=N.C, No Internal Connection

空脚仍然是芯片的脚，但是他们在硅片里并没有连接，是悬空的。

yzhang37 · 发表于 2009-11-11 20:49:49

是什么东西
不锈钢发表于 2009-10-18 06:50

就是线路板上有一处写着PIN...

tony601818 · 发表于 2010-1-25 16:32:27

还有PLUS贵了那么多，可能就是芯片成本高了
h1994114 发表于 2009-10-10 13:55

我在我们家附近的书店买的，价格和fx-82ES 一样，才49元……
觉得PLUS可能真的只可以硬改了……或者可以连到电脑上刷……

imath · 发表于 2010-1-25 20:27:35

13# tony601818
USB接口都没有，你咋连电脑？

yzhang37 · 发表于 2010-1-25 23:03:45

13# tony601818
USB接口都没有，你咋连电脑？
∫(authority) 发表于 2010-1-25 20:27

我看也是...

mcow · 发表于 2010-3-11 21:17:04

...同学。。。有USB接口也不一定放给你啊。。。何况芯片编程会用USB么？

无声的手雷 · 发表于 2010-4-29 19:43:14

是 DIA什么IC 吧

那个的意思是检测

就是自检的意思··

是不可逆的编程方法·

zhj · 发表于 2010-6-30 09:51:25

Diagnostic=诊断（自检）
我把两个芯片连线用铅笔涂了，显示屏出现多处乱点，光标显示不正常。看来这种说法有可能。
我估计那个漏洞还在，只是CASIO在程序上加上了内存保护（类似电脑上的软件DEP或者IE8的内存保护），所以那个1删不掉就是因为在删除时内存有溢出倾向，系统自动阻止了。据说EQN模式下系统没有加内存保护，可以打出r，大家试试
至于那个P0-P7，如果班里同型号的计算器少于九台，可以用这个来做标记（P0-P7，P-，P?），没别的用途。那个SUM应该是操作系统的大小，可见82和991+的操作系统并不相同。
